où brancher le reset sw sur une cm asrock fatality z97x killer ???? help svp

Aller en bas

où brancher le reset sw sur une cm asrock fatality z97x killer ???? help svp Empty où brancher le reset sw sur une cm asrock fatality z97x killer ???? help svp

Message par tolunq le Mar 22 Déc - 0:18

bonjour

je suis en train de monter un pc avec une carte mere asrock fatality  z97x killer.
j'ai un petit doute sur les branchements des connecteurs hhd led, reset sw, power led.

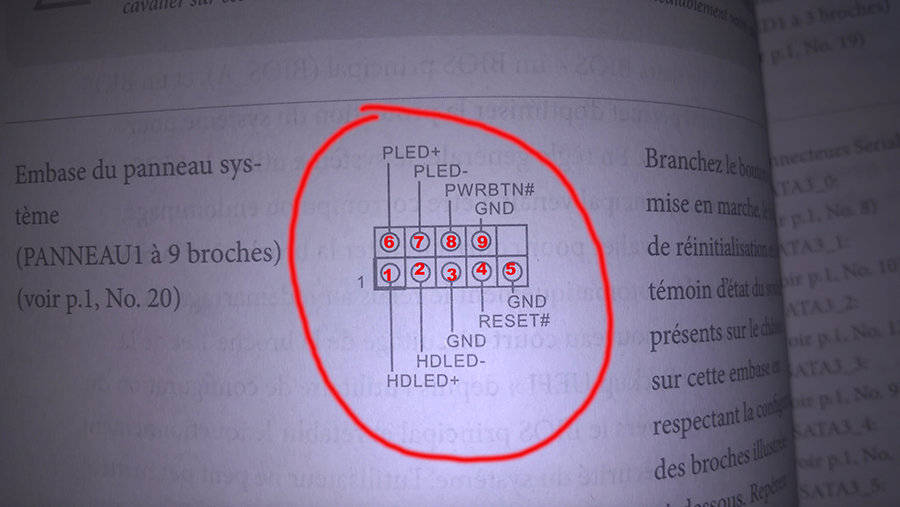

voici le shema :

où brancher le reset sw sur une cm asrock fatality z97x killer ???? help svp 9tj3

sur le boitier j'ai comme cables :

- power led : ils se branchent en 6 et 7 --> couleur vert et blanc. je suppose que le vert est le + et le blanc est le -
- hdd led : ils se branchent en 1 et 2 ---> couleur rouge et blanc. je suppose que le rouge est le + et le blanc est le -

- power sw : ils se branchent en 8 et 9. le 9 étant le - je branche donc le fil noir dessus. Et donc le rouge (+) en 8.

est ce que j'ai tout bon ? je pense que jusqu'à là c'est tout bon

par contre c'est pour le reset que j'ai des doutes.

il reste les positions 3, 4 et 5. comme couleur pour les 2 fils reset, j'ai un rouge et un noir. donc le rouge est le + et le noir est le -
je branche donc le rouge  (+) en position 4 ùais ou brancher le noir (-) ????

j'ai deux gnd sur la photo ... la position 3 et la position 4.

je ne sais donc pas si je dois brancher le reset en 4 et 5 ou en 5 et 6

si, quelqu'un peut m'aide ce serait super Smile

merci encore pour toute aide

cordialement

tolunq
Newbie
Newbie

Messages : 7
Date d'inscription : 06/01/2013

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

où brancher le reset sw sur une cm asrock fatality z97x killer ???? help svp Empty Re: où brancher le reset sw sur une cm asrock fatality z97x killer ???? help svp

Message par santec le Sam 26 Déc - 12:27

pour le reset il n'y a pas de sens c'est un bouton poussoir tu peux le brancher comme tu veux

a droite du connecteur les deux pins du bas a l’horizontal

santec
Newbie
Newbie

Messages : 67
Date d'inscription : 13/07/2013

Voir le profil de l'utilisateur

Revenir en haut Aller en bas
